Repairing an Ibanez FL9 Flanger

Een Ibanez FL9 Flanger repareren

Een flanger die niet flangert

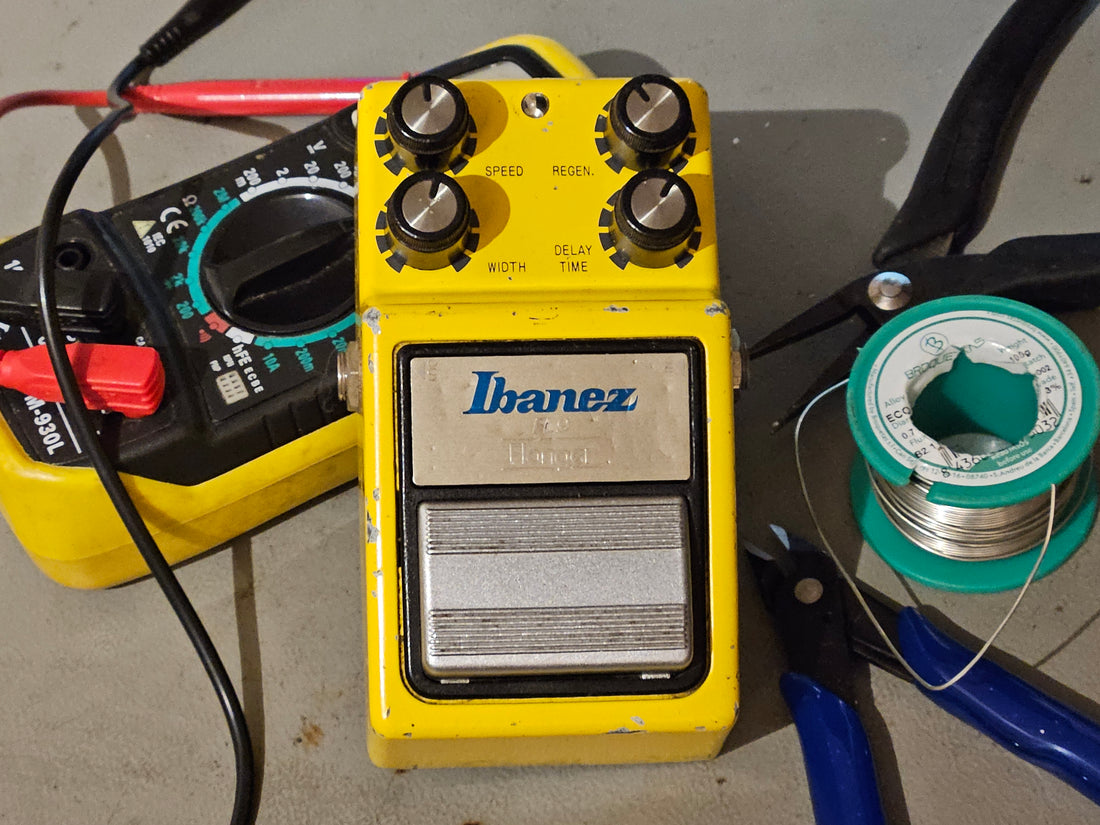

Vintage pedalen klinken vaak geweldig, maar de oude elektronica gaat na verloop van tijd langzaam achteruit. In dit geval was het karakteristieke "woosh" geluid nergens te vinden in deze vintage Ibanez FL9 Flanger. De rest werkte prima. In deze blog lees je op basis van jarenlange ervaring en ruim twintig gerepareerde FL9’s hoe je dit probleem kunt oplossen.



Op het eerste gezicht

In eerste instantie ziet alles er goed uit op het bord. Er zijn niet direct geen duidelijke tekenen van defecten zichtbaar. Bij het inzoomen is echter in het midden van het bord, naar links, enige donkere verkleuring zichtbaar.

Wanneer het bord is omgedraaid, zie je twee oranje componenten.

Uit ervaring is gebleken dat deze 47uF-condensatoren door veroudering gaan lekken. 40 jaar in een pedaal hebben hun tol geëist. Ze zijn echter wel belangrijk, omdat ze deel uitmaken van de LFO, de laagfrequente oscillator. Dat is een sinusgolf die wordt gegenereerd en die op zijn beurt het suizende geluid 'beweegt', eenvoudig gezegd. Geen wonder dat deze flanger niet goed klonk!

Het is duidelijk dat deze er niet meer fris uitzien. We hebben deze net op tijd binnen gekregen, als je ze langer erin houdt, zal de printplaat worden weggevreten door de giftige zure chemicaliën in de condensatoren.

Vergeet na het verwijderen niet om de printplaat schoon te maken. Gebruik fluxreiniger of een gelijkwaardig middel voordat u vervangende onderdelen monteert. En een zachte poetsactie. Forceer het niet, anders til je de pads op het bord op. Laat het schoonmaakmiddel zijn werk doen.

De oude condensatoren hadden een vermogen van 47uF voor 10 volt. We hebben deze vervangen door een rating van 25 volt. Een opmerking over condensatoren: behoud altijd dezelfde capaciteit, maar u kunt de condensatoren veilig upgraden naar een hogere spanning. Plaats nooit een lagere spanning in een pedaal, bijvoorbeeld een spanning van 16 volt in een pedaal van 18 volt. Deze zullen ontploffen. Een condensator van 25 volt in een pedaal van 9 volt, dat is prima.

Nadat je deze twee condensatoren hebt vervangen door nieuwe, is het tijd om te testen. Helaas was de flange nog steeds niet correct. Terug naar de printplaat....

Nog een verdachte

In de linkerbovenhoek was ook donkere verkleuring te zien, vanaf de componentenkant. Na desoldeen zie je dat de condensator groenachtige kristallen aan de pootjes heeft; duidelijk ook lekkend. Deze zit in de 4,5 volt-lijn, degene die de bias op de chips instelt.

Kalibreren

Na het vervangen hiervan, toevallig ook een 47uF condensator werkt het pedaal weer. Voordat deze weer terug in elkaar te zetten, gebruik je oren of de vorm van de LFO nog goed klinkt, als een symmetrische golf. In ons geval klonk het LFO-signaal een beetje grillig. Enkele zachte aanpassingen aan de BIAS-knop kunnen de beweging weer synchroniseren, zodat er geen bult is in het sinussignaal dat uit de LFO komt. Gebruik een minischroevendraaier met platte kop om af te stellen. Draai in kleine bewegingen en heb een scherp oor.



Concluderend

Drie condensatoren (3x 47uF), één in de 4,5 volt lijn en twee in de LFO-sectie, zorgden ervoor dat dit pedaal niet goed werkte. Houd er rekening mee dat de sporen op de printplaat kwetsbaar zijn, vooral nu ze zijn gecorrodeerd door het zuur uit de condensatoren. Als je voorzichtig bent, is dit een klusje dat je zelf kunt doen. Gebruik een soldeerstation met temperatuurregeling (zet deze op ongeveer 350 graden C), gebruik een desoldeerpomp om het soldeer weg te zuigen en reinig de printplaat. Plaats je nieuwe condensatoren en misschien heb je je pedaal gered. Anders zijn wij hier om te helpen! Neem contact met ons op en wij kijken wat we kunnen doen.
