Vervangen van voetschakelaartjes in een Zoom 2020 multi effect

Reageert je vintage multi-effect niet goed op het indrukken van de voetschakelaars? Moet je heel hard drukken voordat hij aangaat, of gebeurt er helemaal niets? Dit is waarom!

Stof en vuil zijn dodelijk voor voetschakelaars. Vooral bij deze oudere apparaten veroorzaakt de opeenhoping hiervan slechte verbindingen. De schakelaar maakt een korte verbinding zodat de chip weet of hij het effect moet aan- of uitschakelen. Als de verbinding niet goed is, schakelt het apparaat niet.

In deze Zoom 2020 zitten vier microschakelaars (afmetingen 6 x 6 x 5 mm) en ze zijn heel erg goedkoop. Dus als die van jou niet goed werkt, hoef je niet op het apparaat te stampen in de hoop dat het aangaat; haal je soldeerbout tevoorschijn en ga aan de slag!

De bodemplaat verwijderd

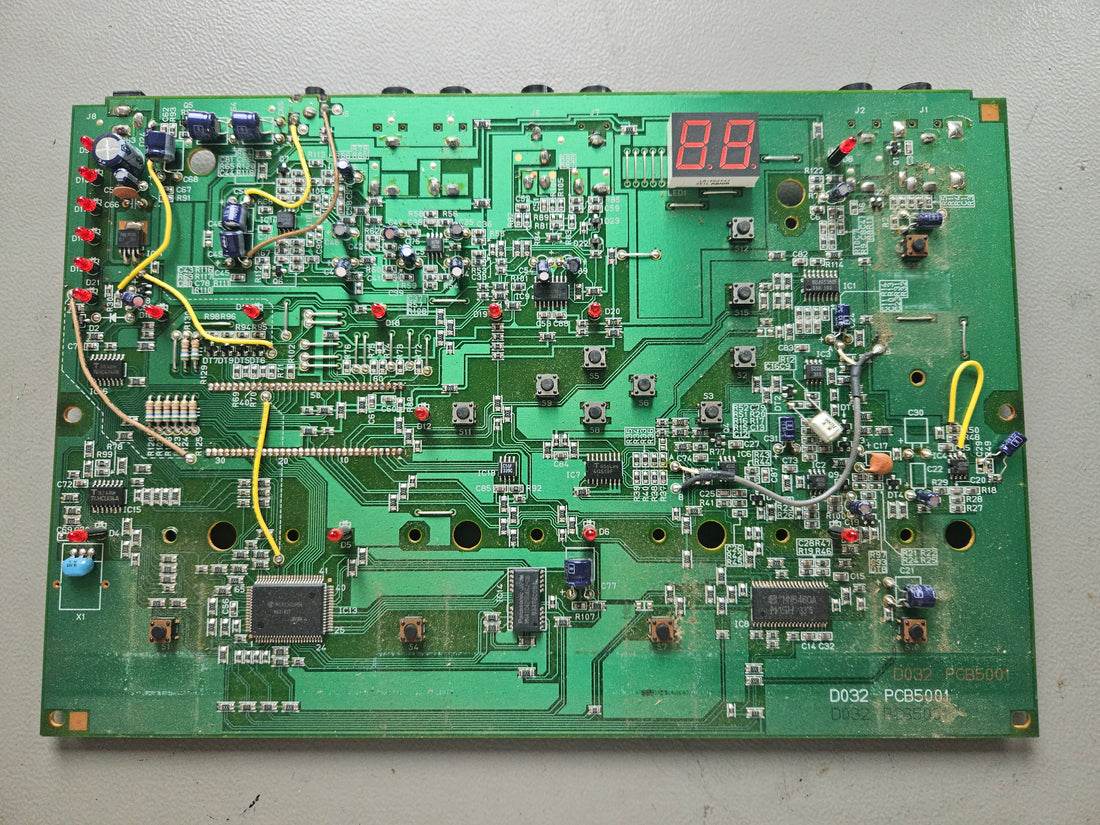

Bovenkant van de printplaat van de Zoom 2020. Onderaan zijn vier microswitches.

Oude schakelaar en de nieuwe ernaast.

Oude schakelaar verwijderd (gebruik desoldeer pomp!)

En de nieuwe om erin te doen.

Een eenvoudige en snelle oplossing waardoor je Zoom 2020 weer als nieuw aanvoelt. Waarschijnlijk is deze handleiding ook van toepassing op veel andere multi-effectpedalen
